Carte SVG

Table des matières

Un package de cartes SVG est disponible dans BiBOARD mais vous pouvez aisément rajouter les vôtres.
Attention, optimiser bien votre requête pour rendre la carte plus performante.

Paramétrage de base #

Construction de Carte SVG de base #

Pour construire la carte de base dans votre tableau de bord, il faut réaliser les 4 étapes suivantes :

  1. Poser le composant Carte à partir du menu Carte
  2. Choisir votre carte géographique
  3. Saisir le champ qui porte le code ISO de la zone (Code ISO pour la France : https://fr.wikipedia.org/wiki/ISO_3166-2:FR)
  4. Saisir le champ avec la valeur

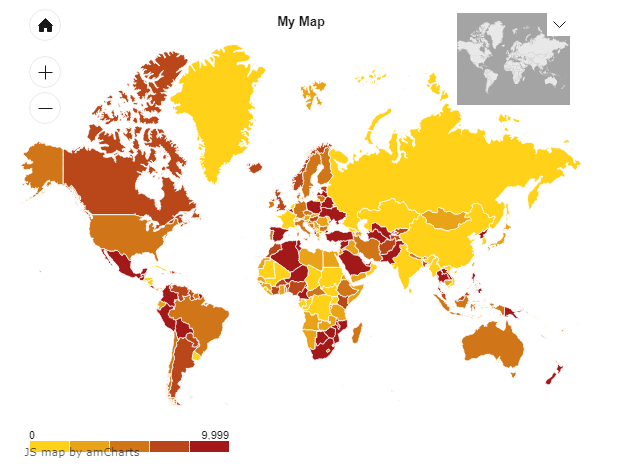

Carte SVG étape 1

Vous pouvez ensuite améliorer votre carte en spécifiant les champs de titre, de description et d’infobulles.

Transformation des zones à hyperlien #

En renseignant le champ « Adresse » vous pouvez ajouter des liens hypertexte à votre carte. Chaque lien est positionné sur une zone spécifique. En pratique, dans la plupart des cas c’est un champ calculé en provenance de la source de données.

Choix des couleurs automatiques de zone en fonction de valeur #

La section Coloration des données permet de choisir la palette de couleurs pour présenter le gradient de couleurs et aussi choisir la marge des valeurs, auxquelles ce gradient sera appliqué.

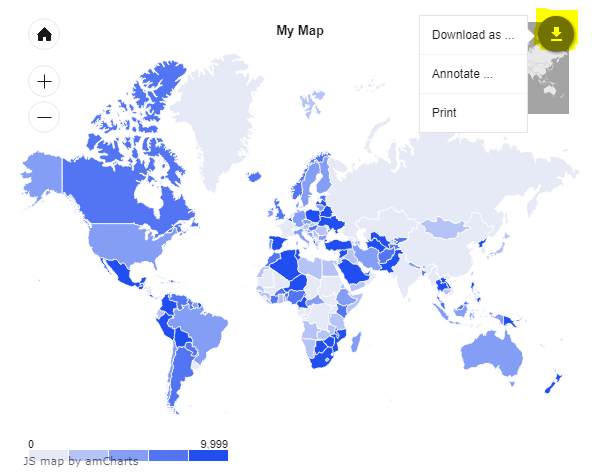

Activation d’export et d’annotation de carte #

La case à cocher export permet de faire apparaître l’icône correspondante en haute droite de la carte.

Définition des limites d’affichage #

Permet de ne pas afficher certaines zones, en fonction de la valeur des données.

Dans cet exemple, on n’affiche pas les zones où la population ovine est inférieure à 1200

Pour cela, on utilise les valeurs minimales et maximales.

Après cette action, certaines zones ont disparus de l’affichage. Ce qui veut dire que ces valeurs sont inférieures au minimum spécifié.

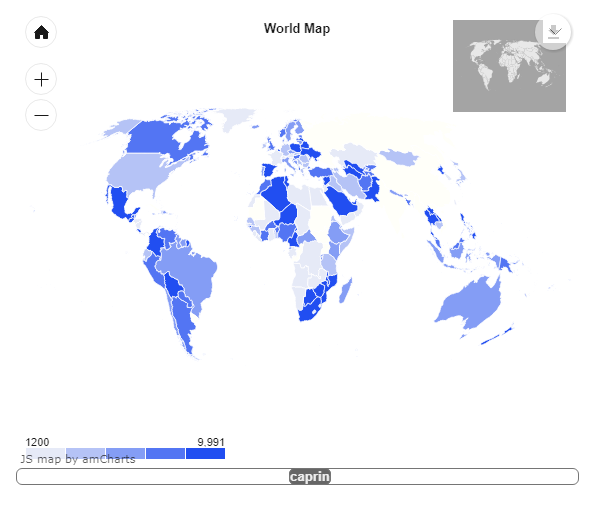

Visualisation de progrès ou différents indicateurs #

Ces options peuvent être paramétrées dans la section « Carte séquentielle », c’est à dire présenter l’évolution de valeur en fonction du paramètre, précisé dans le « Champ de séquence ». En bas de la carte apparaît la barre de navigation, qui permet de choisir la valeur du paramètre de regroupement.

Autres paramétrages #

Apparence de carte #

Dans cette section vous pouvez personnaliser l’apparence de la bordure et du fond de carte, et aussi choisir le type de projection cartographique.

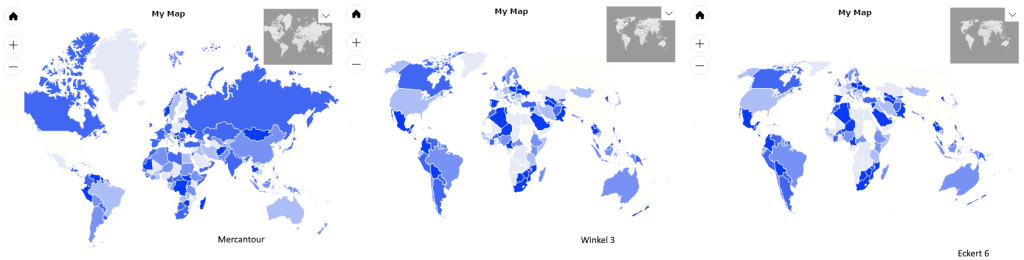

Projection #

La changement de projections cartographiques se trouve dans la section de l’apparence de la carte.

Titre #

Elle permet de personnaliser le texte du titre, la couleur et taille de police.

Paramètres des zones #

La section Paramètres des zones permet d’affiner l’apparence des zones de carte, telles que les couleurs de la zone sélectionnée, couleur du survol avec la souris, couleur des zones sans valeur assignée, etc.

Titres centrés permet d’afficher le titre de zone à milieu.

Ces libelles partagent les paramètres de police avec Bubbles.

Le Mode de sélection permet de choisir comment la zone va se comporter lors d’un clic.

  • « Aucune » : sélection interdite
  • « ‘Simple » : la zone cliquée est sélectionnée, en remplacement de la zone précédemment sélectionnée.
  • « Multiple » : permet d’avoir plusieurs zones sélectionnées en même temps.

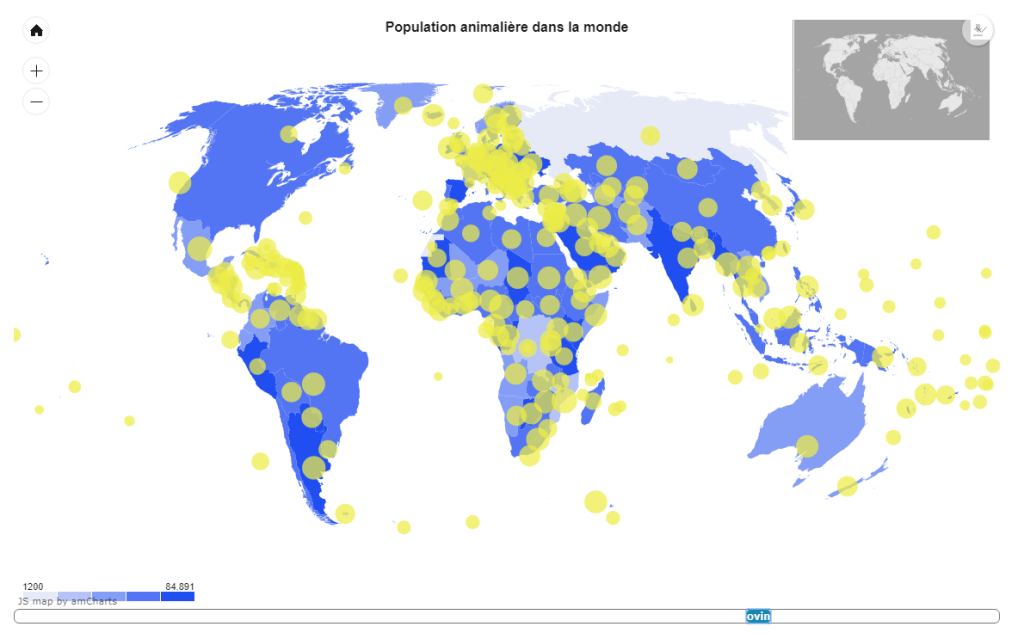

Bulles #

Les bulles sont les cercles, affichées au milieu de la zone. La taille du cercle est proportionnelle à la valeur de la zone.
Dans la section « Bulle » vous pouvez aussi personnaliser les apparences.

Infobulle #

L’infobulle affiche des informations supplémentaires lors du survol de la zone avec la souris.
Vous pouvez activer et personnaliser cette fonctionnalité dans la section « Infobulle ».

Popup #

Vous pouvez aussi activer le pop-up. Il va afficher le contenu du champ description si la zone était cliquée.

Formatage conditionnel #

En plus du formatage automatique, qui change la couleur de la zone en fonction de la valeur, vous pouvez définir des règles particulières.
Celles-ci peuvent se baser sur les autres champs utilisés dans la carte elle-même.
Sur la section « Formatage conditionnel » vous pouvez saisir vos règles et activer le formatage.
Puis, sur la section « Légende » vous pouvez activer et paramétrer l’apparence de la légende de format conditionnel.

Attention:

Légende de formatage conditionnel et légende de la carte sont deux choses différentes. La « Légende de formatage conditionnel » explique les règles, saisis dans le formatage conditionnel.
Ici elle se trouve en haut à gauche de la carte, alors que la « Légende » se trouve en bas à gauche.

Légende de valeur #

Permet de paramétrer la légende de la valeur (sur la base d’une échelle de couleur), pour comparer la valeur de chaque zone avec les valeurs minimales et maximales.
Sur la section de légende de couleur vous pouvez activer et personnaliser cette légende.

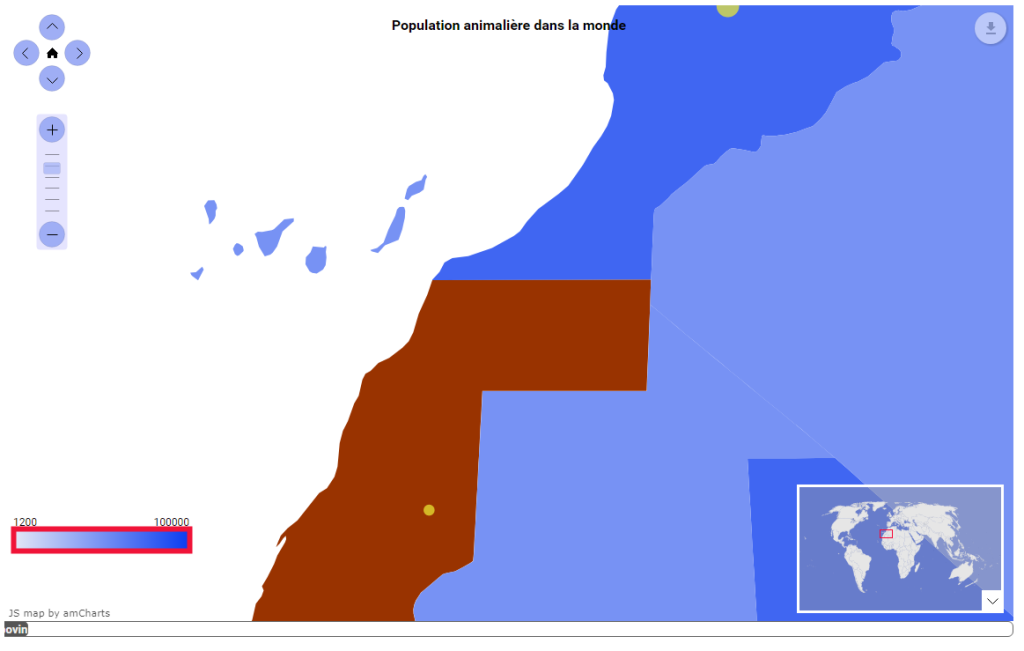

Mini-carte #

la mini-carte permet de se repérer et se déplacer rapidement lorsque le facteur de zoom est important.
Il est possible de l’activer/désactiver dans la section correspondante.

Dans cet exemple elle était placée en bas à droite.

Contrôle du zoom #

Gère l’apparence de boutons de zoom, de retour et de la navigation sur la carte.

Production de cartes SVG spécifiques #

Pour des raisons de sécurité, le composant ‘Carte animée’ de BiBOARD supporte uniquement des cartes au format Javascript.
Afin de simplifier l’intégration de cartes disponibles au format SVG, BiBOARD fournit un outil d’aide à la conversion (svg2js.zip).
Les fichiers javascript doivent être déposés dans le répertoire suivant: \Web\resources\script\amcharts\maps\js

Prérequis concernant le format du fichier SVG #

Le composant ‘Carte animée’ de BiBOARD prend en compte EXCLUSIVEMENT le format source SVG suivant :

<svg>
    <defs>
        ....
    </defs>
    <g>
        <path/>
        <path/>
        .....
        <path/>
    </g>
</svg>
  1. L’élément SVG doit contenir UN SEUL groupe (élément <g>). Tous les éléments <path> doivent être dans ce groupe.
    Vous pouvez corriger votre carte d’origine à l’aide d’un outil de dessin spécialisé (comme Inkscape) ou à défaut avec un éditeur de texte.
    Avec Inkscape, il faut sélectionner tous les groupes et les dégroupez.
  2. Pour définir les zones, SVG doit utiliser UNIQUEMENT les éléments type <path>.
    Les éléments <polygon> et<polyline> ne seront pas pris en compte.
    Avec Inkscape, sélectionnez tous les objets, allez dans le menu objet, et choisissez « convertir en chemin »
  3. Pour définir le code de la zone (utilisé pour lier la zone avec vos données géographiques), utilisez l’attribut id de l’élément <path>.
    Vous pouvez aussi ajouter l’attribut title pour définir le nom de zone. Ce nom sera affiché en absence de données ou si vous choisissez d’afficher le champ « Titre ».
  4. Dans le cadre de cartes géographiques, il faut intégrer dans le fichier SVG les coordonnées des points extrêmes de la carte (point en haut à gauche et en bas à droite) et utiliser l’élément amcharts:ammap dans la zone defs du fichier SVG. Voici un exemple de la syntaxe (longitude et latitude en format décimal) :
<defs id="defs6">
    <amcharts:ammap projection = "mercator" leftLongitude = "12.091389" topLatitude= "54.833333" rightLongitude= "24.14585" bottomLatitude= "48.5525" />
</defs>

N’oubliez pas d’inclure l’espace de nom amcharts dans les espaces des noms du ficher SVG :

 1 <?xml version="1.0" encoding="UTF-8" standalone="no"?>
 2 <svg
 3    xmlns:dc="http://purl.org/dc/elements/1.1/"
 4    xmlns:cc="http://creativecommons.org/ns#"
 5    xmlns:rdf="http://www.w3.org/1999/02/22-rdf-syntax-ns#"
 6    xmlns:svg="http://www.w3.org/2000/svg"
 7    xmlns="http://www.w3.org/2000/svg"
 8    xmlns:sodipodi="http://sodipodi.sourceforge.net/DTD/sodipodi-0.dtd"
 9    xmlns:inkscape="http://www.inkscape.org/namespaces/inkscape"
10    xmlns:amcharts="http://amcharts.com/ammap"
11    width="1210px"
12    height="1018px"
13    viewBox="0 0 1210 1018"
14    version="1.1"
15    id="svg51"
16    sodipodi:docname="ConvertetToPath.svg"
17    inkscape:version="0.92.2 (5c3e80d, 2017-08-06)">

Conversion en ligne de commande #

Note : l’outil de conversion : svg2js.zip.

Lancez le programme svg2js_tool.exe avec les arguments de ligne de commande :

-svg-file {chemin complet de fichier de carte en format svg}

-js-file {chemin complet de fichier à créer en format json}

Attention : Le nom de fichier doit respecter les règles de nommage de variable en javascript.

Si le fichier SVG contient toutes les données géographiques, la conversion se fait automatiquement.

Sinon, il faut ajouter les attributs -top-lattitude, -bottom-latitude, -right-longitude, -left-longitude avec coordonnées géographiques en format décimal. Ne pas oublier d’ajouter l’attribut -projection pour définir la projection. En règle générale c’est mercator.

Si il manque des attributs, une fenêtre de dialogue va s’ouvrir :

Conversion en mode graphique #

Il faut alors saisir toutes les informations manquantes (l’outil essaie de récupérer toutes les informations possible depuis le fichier SVG)

Exemple de carte #

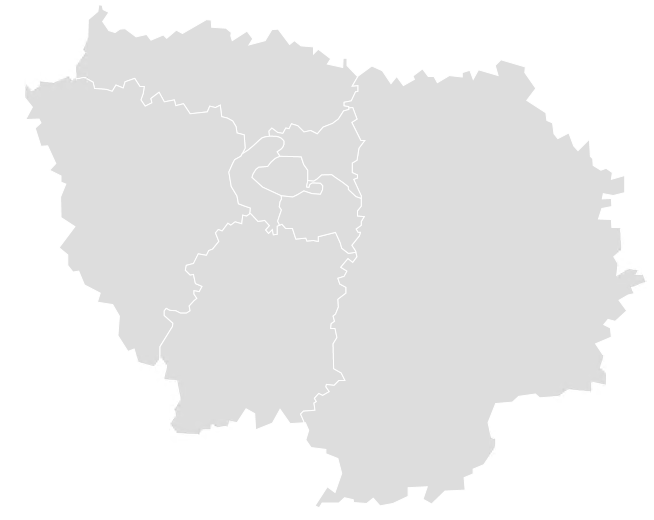

A titre d’exemple, voici la carte de la région parisienne :

Fichier source SVG

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<svg
	xmlns="http://www.w3.org/2000/svg"
	xmlns:amcharts="http://amcharts.com/ammap"
	xmlns:xlink="http://www.w3.org/1999/xlink"
	version="1.1">
	<defs>
		<style type="text/css">
			.land
			{
				fill: #CCCCCC;
				fill-opacity: 1;
				stroke:white;
				stroke-opacity: 1;
				stroke-width:0.5;
			}
		</style>

		<amcharts:ammap projection="mercator" leftLongitude="60.896610" topLatitude="37.095717" rightLongitude="77.843840" bottomLatitude="23.705520"></amcharts:ammap>

		<!-- All areas are listed in the line below. You can use this list in your script. -->
		<!--{id:"mc_75"},{id:"mc_95"},{id:"mc_78"},{id:"mc_91"},{id:"mc_77"},{id:"mc_93"},{id:"mc_92"},{id:"mc_94"}-->

	</defs>
	<g>
		<path id="mc_75" title="Paris" class="land" d="M 258.21875 241.96875 L 267.1875 242.90625 L 271.03125 241.0625 L 275.90625 238.15625 L 282.25 240.25 L 288.875 240.78125 L 290.46875 237.34375 L 290.71875 234.0625 L 288.875 232.0625 L 282.40625 231.8125 L 280.53125 233 L 279.75 235.375 L 278.03125 234.96875 L 278.96875 230 L 278.96875 229.9375 L 278.96875 221.9375 L 275.78125 217.46875 L 273.8125 211.4375 L 257.03125 211.03125 L 253.53125 212.59375 L 249.96875 215.78125 L 247.5625 218.96875 L 240.625 219.5 L 238.375 221.1875 L 236.15625 224.75 L 235.21875 227.5625 L 243.625 235.21875 L 258.21875 241.9375 L 258.21875 241.96875 z "  transform="translate(51.504517,207.9041)"/>
		<path id="mc_95" title="Val D'Oise" class="land" d="M 115.5625 92.5625 L 114.8125 97.8125 L 107.3125 104.15625 L 106.9375 118 L 102.84375 127.71875 L 104.71875 129.96875 L 97.21875 140.4375 L 97.59375 149.03125 L 97.09375 149.40625 L 97.96875 150.53125 L 104.34375 149.40625 L 111.0625 153.125 L 112.1875 158 L 121.53125 158.75 L 126.03125 160.25 L 129 155.375 L 134.625 157.625 L 136.125 152.78125 L 143.59375 150.15625 L 147.71875 156.5 L 151.0625 156.5 L 150.3125 161.75 L 148.46875 166.96875 L 151.8125 171.84375 L 157.0625 169.21875 L 156.3125 165.84375 L 162.65625 161 L 166.78125 168.46875 L 174.625 166.96875 L 175.75 171.46875 L 181.75 169.96875 L 186.96875 177.8125 L 200.4375 176.3125 L 202.3125 171.84375 L 206.78125 172.96875 L 210.0625 171.34375 L 210.53125 171.09375 L 211.65625 180.0625 L 216.125 181.1875 L 220.25 183.4375 L 222.875 187.90625 L 223.625 192.78125 L 229.21875 194.28125 L 229.96875 204.75 L 227.59375 209.1875 L 232.21875 206.25 L 236.34375 202.875 L 241.1875 198.375 L 243.4375 196.53125 L 246.0625 195.78125 L 249.03125 195.40625 L 248.65625 191.28125 L 248.78125 191.15625 L 250.90625 189.03125 L 255.40625 192.40625 L 259.5 193.15625 L 261.75 189.03125 L 264.375 189.40625 L 266.25 185.6875 L 271.09375 187.15625 L 275.96875 192.03125 L 281.21875 190.90625 L 286.4375 193.53125 L 290.9375 188.28125 L 298.40625 185.3125 L 302.90625 181.9375 L 307 175.5625 L 311.125 174.46875 L 311.125 172.21875 L 307.375 171.46875 L 307.375 168.84375 L 313 167.71875 L 316.34375 160.625 L 318.21875 160.25 L 318.21875 155.75 L 313.75 156.125 L 318.28125 148.34375 L 317.84375 148.65625 L 309.625 140.0625 L 309.625 134.4375 L 306.625 134.4375 L 306.25 141.5625 L 294.28125 138.9375 L 296.90625 134.8125 L 287.1875 127.34375 L 283.4375 131.0625 L 283.4375 125.46875 L 273.71875 124.71875 L 268.5 120.59375 L 264.75 123.59375 L 264.6875 123.53125 L 264.6875 123.5 L 255.78125 111.625 L 250.90625 112 L 245.6875 120.59375 L 232.96875 123.96875 L 235.96875 119.125 L 231.46875 113.125 L 219.875 120.59375 L 218.75 116.875 L 219.125 114.25 L 215.03125 110.875 L 203.8125 110.125 L 203.4375 104.53125 L 199.6875 104.15625 L 181 115 L 176.125 112.375 L 168.65625 118.75 L 166.03125 116.125 L 156.3125 120.21875 L 152.9375 115.75 L 144.71875 117.625 L 136.125 111.25 L 132 111.625 L 128.25 114.25 L 123.40625 112.75 L 118.53125 105.65625 L 123.40625 98.53125 L 118.90625 96.3125 L 118.15625 92.9375 L 115.5625 92.5625 z " transform="translate(51.504517,207.9041)" />
		<path id="mc_78" title="Yvelines" class="land" d="M 92 147.90625 L 80.40625 153.125 L 69.1875 152.03125 L 68.8125 155.75 L 63.1875 159.875 L 57.96875 153.125 L 57.59375 165.09375 L 63.5625 172.59375 L 58.34375 182.3125 L 68.8125 181.9375 L 70.3125 184.9375 L 65.8125 189.03125 L 70.3125 203.25 L 75.53125 202.875 L 78.125 208.5 L 81.90625 216.71875 L 77.03125 221.9375 L 86 226.4375 L 86 231.28125 L 89.75 232.78125 L 85.625 242.875 L 86 258.96875 L 96.84375 266.0625 L 84.5 282.53125 L 90.8125 287.75 L 91.25 288.125 L 91.25 296.375 L 95.34375 301.59375 L 99.84375 300.84375 L 104.34375 311.6875 L 116.65625 318.0625 L 114.4375 325.15625 L 126.40625 327.03125 L 131.625 336 L 130.5 351.34375 L 138.34375 363.65625 L 143.21875 361.8125 L 146.21875 372.28125 L 158.5625 375.625 L 163.40625 369.8125 L 163.40625 359.9375 L 173.125 344.21875 L 173.5 341.59375 L 166.78125 335.625 L 166.78125 331.875 L 168.28125 330 L 170.90625 331.5 L 175.75 331.875 L 179.5 333.75 L 183.96875 333.75 L 186.96875 331.875 L 186.21875 328.15625 L 189.96875 324.03125 L 192.21875 322.15625 L 189.96875 318.78125 L 189.96875 316.1875 L 194.0625 316.9375 L 196.3125 312.8125 L 191.09375 310.5625 L 189.59375 303.46875 L 186.96875 303.84375 L 183.21875 300.09375 L 183.96875 296.375 L 189.59375 294.875 L 193.3125 287.375 L 199.6875 288.5 L 201.5625 284.78125 L 204.53125 283.65625 L 209.40625 277.65625 L 208.90625 276.34375 L 206.78125 270.9375 L 209.03125 268.3125 L 212.03125 269.4375 L 216.5 263.4375 L 218.75 264.9375 L 222.125 262.34375 L 227.34375 263.8125 L 228.09375 257.09375 L 231.09375 257.84375 L 233.71875 255.96875 L 234.09375 251.5 L 229.59375 250 L 224.75 248.125 L 223.625 242.125 L 219.8125 235.78125 L 219.125 234.65625 L 217.25 223.4375 L 219.875 217.46875 L 221.75 213.71875 L 226.59375 211.09375 L 229.96875 204.75 L 229.21875 194.28125 L 223.625 192.78125 L 222.875 187.90625 L 220.25 183.4375 L 216.125 181.1875 L 211.65625 180.0625 L 210.53125 171.09375 L 206.78125 172.96875 L 202.3125 171.84375 L 200.4375 176.3125 L 186.96875 177.8125 L 185.0625 174.9375 L 181.75 169.96875 L 175.75 171.46875 L 174.625 166.96875 L 166.78125 168.46875 L 162.65625 161 L 156.3125 165.84375 L 157.0625 169.21875 L 151.8125 171.84375 L 148.46875 166.96875 L 150.3125 161.75 L 151.0625 156.5 L 147.71875 156.5 L 143.59375 150.15625 L 136.125 152.78125 L 134.625 157.625 L 129 155.375 L 126.03125 160.25 L 121.53125 158.75 L 112.1875 158 L 111.0625 153.125 L 104.34375 149.40625 L 97.96875 150.53125 L 97.09375 149.40625 L 94.59375 151.28125 L 92 147.90625 z " transform="translate(51.504517,207.9041)" />
		<path id="mc_91" title="Essonne" class="land" d="M 233.75 255.65625 L 233.71875 255.96875 L 231.09375 257.84375 L 228.09375 257.09375 L 227.34375 263.8125 L 222.125 262.34375 L 218.75 264.9375 L 216.5 263.4375 L 212.03125 269.4375 L 209.03125 268.3125 L 206.78125 270.9375 L 209.40625 277.65625 L 204.53125 283.65625 L 201.5625 284.78125 L 199.6875 288.5 L 193.3125 287.375 L 189.59375 294.875 L 183.96875 296.375 L 183.21875 300.09375 L 186.96875 303.84375 L 189.59375 303.46875 L 191.09375 310.5625 L 196.3125 312.8125 L 194.0625 316.9375 L 193.90625 316.90625 L 189.96875 316.1875 L 189.96875 318.78125 L 192.21875 322.15625 L 189.96875 324.03125 L 186.21875 328.15625 L 186.96875 331.875 L 183.96875 333.75 L 179.5 333.75 L 175.75 331.875 L 170.90625 331.5 L 168.28125 330 L 166.78125 331.875 L 166.78125 335.625 L 173.5 341.59375 L 173.125 344.21875 L 163.40625 359.9375 L 163.40625 369.8125 L 164.15625 368.90625 L 168.65625 375.25 L 166.03125 385.71875 L 176.5 386.46875 L 179.125 401.0625 L 174.25 408.90625 L 175.75 413.03125 L 170.90625 420.5 L 176.875 428 L 194.0625 428.75 L 196.6875 425 L 202.6875 425 L 204.53125 420.875 L 207.90625 423.5 L 216.875 422 L 218 418.25 L 223.625 419.375 L 230.71875 408.53125 L 237.4375 412.28125 L 238.1875 425 L 251.28125 419.75 L 257.28125 408.90625 L 257.34375 409 L 265.125 420.125 L 275.75 419.46875 L 275.96875 418.625 L 273.34375 412.65625 L 275.59375 410.40625 L 284.5625 409.65625 L 283.8125 404.0625 L 285.6875 402.9375 L 284.1875 400.3125 L 287.5625 396.5625 L 290.5625 398.0625 L 295.78125 395.09375 L 293.15625 391.34375 L 293.53125 389.46875 L 299.53125 390.21875 L 303.28125 386.46875 L 308.125 386.46875 L 305.125 380.5 L 299.15625 377.125 L 298.78125 357.6875 L 301.78125 352.8125 L 300.28125 345.71875 L 296.90625 345.71875 L 297.28125 341.96875 L 299.90625 340.125 L 298.78125 336 L 300.65625 334.5 L 302.90625 328.90625 L 302.53125 322.90625 L 308.875 318.0625 L 308.875 313.5625 L 304 310.9375 L 302.53125 306.46875 L 307.375 304.96875 L 309.625 300.84375 L 304.75 297.84375 L 310.375 291.125 L 314.125 294.125 L 317.46875 289.625 L 316.59375 286.125 L 310.75 287 L 305.5 282.90625 L 304.375 278.78125 L 300.65625 270.5625 L 287.1875 273.9375 L 287.1875 277.65625 L 283.4375 276.90625 L 278.21875 277.28125 L 277.46875 275.03125 L 276.1875 275.15625 L 269.625 275.78125 L 267 267.5625 L 261.75 267.5625 L 258.78125 264.1875 L 255.03125 265.6875 L 255.03125 272.0625 L 252.03125 272.4375 L 251.28125 268.3125 L 248.28125 271.3125 L 246.0625 268.6875 L 249.03125 265.3125 L 245.3125 261.21875 L 240.0625 261.96875 L 234.46875 255.96875 L 233.75 255.65625 z " transform="translate(51.504517,207.9041)" />
		<path id="mc_77" title="Seine-Et-Marne" class="land" d="M 430.03125 135.5625 L 425.53125 140.0625 L 427.78125 147.90625 L 412.46875 143.40625 L 408.34375 150.90625 L 405.71875 143.78125 L 399.75 145.65625 L 399.75 149.03125 L 389.65625 147.90625 L 380.3125 153.5 L 377.6875 148.65625 L 373.1875 148.65625 L 368.71875 142.65625 L 361.21875 148.28125 L 362.34375 150.90625 L 353.75 155.75 L 348.5 148.65625 L 344.03125 154.25 L 337.28125 144.15625 L 329.0625 140.4375 L 318.28125 148.34375 L 313.75 156.125 L 318.21875 155.75 L 318.21875 160.25 L 316.34375 160.625 L 313 167.71875 L 307.375 168.84375 L 307.375 171.46875 L 311.125 172.21875 L 311.125 173.21875 L 314.125 172.96875 L 317.46875 181.9375 L 313.375 184.5625 L 318.6875 195.21875 L 320.46875 198.75 L 323.46875 198.75 L 318.96875 204.75 L 317.46875 214.09375 L 313.75 216.34375 L 313.75 223.8125 L 317.84375 225.6875 L 317.84375 227.9375 L 314.84375 229.0625 L 318.59375 237.28125 L 320.84375 242.125 L 320.84375 250 L 317.84375 253.71875 L 317.84375 257.84375 L 323.09375 258.21875 L 323.03125 258.3125 L 320.84375 261.96875 L 320.84375 264.9375 L 316.71875 267.9375 L 318.21875 270.5625 L 320.09375 270.5625 L 319.34375 273.1875 L 313.375 280.65625 L 316.34375 285.15625 L 317.46875 289.625 L 314.125 294.125 L 310.375 291.125 L 304.75 297.84375 L 309.625 300.84375 L 307.375 304.96875 L 302.53125 306.46875 L 304 310.9375 L 308.875 313.5625 L 308.875 318.0625 L 302.53125 322.90625 L 302.90625 328.90625 L 300.65625 334.5 L 298.78125 336 L 299.90625 340.125 L 297.28125 341.96875 L 296.90625 345.71875 L 300.28125 345.71875 L 301.78125 352.8125 L 298.78125 357.6875 L 299.15625 377.125 L 305.125 380.5 L 308.125 386.46875 L 308 386.46875 L 303.28125 386.46875 L 299.53125 390.21875 L 293.53125 389.46875 L 293.15625 391.34375 L 295.78125 395.09375 L 290.5625 398.0625 L 287.5625 396.5625 L 284.1875 400.3125 L 285.6875 402.9375 L 283.8125 404.0625 L 284.5625 409.65625 L 275.59375 410.40625 L 273.34375 412.65625 L 275.96875 418.625 L 275.75 419.46875 L 277.09375 419.375 L 279.71875 425.375 L 277.46875 432.84375 L 281.5625 438.84375 L 293.15625 440.3125 L 293.15625 443.6875 L 302.53125 447.4375 L 305.5 459.03125 L 300.28125 473.96875 L 294.28125 469.5 L 284.5625 484.4375 L 287.9375 485.9375 L 290.1875 482.21875 L 303.28125 482.21875 L 307.75 478.09375 L 314.46875 479.59375 L 314.84375 481.84375 L 324.96875 482.59375 L 330.1875 478.46875 L 335.4375 484.4375 L 345.53125 482.59375 L 357.5 476.96875 L 357.5 470.25 L 372.4375 469.5 L 369.09375 479.21875 L 375.8125 482.96875 L 386.28125 472.875 L 402 472.125 L 401.25 462.375 L 408.34375 459.40625 L 408.34375 455.65625 L 416.5625 452.28125 L 425.90625 438.46875 L 425.90625 432.09375 L 422.5625 430.96875 L 419.9375 419.375 L 422.46875 413 L 425.90625 404.4375 L 439 403.3125 L 443.875 398.8125 L 456.96875 396.9375 L 460.3125 399.9375 L 475.65625 398.8125 L 482.75 393.59375 L 501.09375 395.46875 L 501.09375 387.59375 L 512.3125 390.21875 L 512.6875 380.875 L 507.8125 376 L 510.8125 367.78125 L 504.0625 357.6875 L 516.40625 352.4375 L 515.65625 345.34375 L 510.4375 342.71875 L 513.78125 338.625 L 519.40625 340.125 L 528.375 331.875 L 522.40625 323.65625 L 529.5 319.53125 L 534.375 318.4375 L 532.125 313.9375 L 543.71875 309.4375 L 541.09375 303.46875 L 535.46875 303.46875 L 537.71875 300.09375 L 529.875 298.59375 L 520.53125 304.21875 L 521.65625 295.25 L 518.28125 289.625 L 524.625 284.03125 L 523.53125 266.8125 L 516.78125 266.8125 L 516.40625 260.46875 L 506.3125 260.09375 L 508.9375 251.875 L 516.78125 250.375 L 516.40625 244 L 509.3125 244.375 L 510.0625 240.28125 L 517.90625 241.75 L 526.875 239.53125 L 526.875 226.0625 L 516.40625 229.0625 L 516.40625 229 L 517.15625 223.8125 L 512.3125 220.4375 L 508.1875 221.9375 L 502.1875 218.21875 L 501.84375 212.96875 L 499.96875 211.09375 L 499.21875 197.625 L 490.25 206.625 L 486.875 202.875 L 483.125 192.78125 L 474.53125 197.25 L 471.53125 193.53125 L 470.40625 184.9375 L 465.9375 183.0625 L 465.1875 177.0625 L 450.21875 167.34375 L 457.34375 158 L 448.71875 145.65625 L 449.09375 141.1875 L 430.03125 135.5625 z " transform="translate(51.504517,207.9041)" />
		<path id="mc_93" title="Seine-Saint-Denis" class="land" d="M 314.125 172.96875 L 311.125 173.21875 L 311.125 174.46875 L 307 175.5625 L 302.90625 181.9375 L 298.40625 185.3125 L 290.9375 188.28125 L 286.4375 193.53125 L 286.1875 193.40625 L 281.21875 190.90625 L 275.96875 192.03125 L 275.90625 191.96875 L 271.09375 187.15625 L 266.25 185.6875 L 264.375 189.40625 L 261.75 189.03125 L 259.5 193.15625 L 255.40625 192.40625 L 250.90625 189.03125 L 248.65625 191.28125 L 249.03125 195.40625 L 254.5625 195.5 L 256.4375 196.0625 L 258.21875 196.90625 L 259.59375 198.28125 L 260.25 199.125 L 260.25 201.84375 L 259.3125 204 L 258.03125 205.40625 L 255.6875 207 L 254.9375 207.5625 L 257.09375 211 L 257.03125 211.03125 L 273.8125 211.4375 L 275.78125 217.46875 L 278.96875 221.9375 L 278.96875 230 L 283.625 230.53125 L 286.25 228.875 L 289.8125 225.6875 L 297.34375 225.5 L 297.65625 225.5 L 300.46875 227.5625 L 306.25 231.46875 L 310.5625 234.84375 L 310.75 237.09375 L 316.71875 242.6875 L 320.84375 244.0625 L 320.84375 242.125 L 318.59375 237.28125 L 314.84375 229.0625 L 317.84375 227.9375 L 317.84375 225.6875 L 313.75 223.8125 L 313.75 216.34375 L 317.46875 214.09375 L 318.96875 204.75 L 323.46875 198.75 L 320.46875 198.75 L 313.375 184.5625 L 317.46875 181.9375 L 314.125 172.96875 z " transform="translate(51.504517,207.9041)" />
		<path id="mc_92" title="Hauts-de-Seine" class="land" d="M 249.03125 195.40625 L 246.0625 195.78125 L 243.4375 196.53125 L 241.1875 198.375 L 236.34375 202.875 L 232.21875 206.25 L 227.59375 209.1875 L 226.59375 211.09375 L 221.75 213.71875 L 219.875 217.46875 L 217.25 223.4375 L 218.3125 229.84375 L 219.125 234.65625 L 223.625 242.125 L 224.75 248.125 L 229.59375 250 L 234.09375 251.5 L 233.96875 253.03125 L 233.75 255.65625 L 234.46875 255.96875 L 240.0625 261.96875 L 245.3125 261.21875 L 249.03125 265.3125 L 246.0625 268.6875 L 248.28125 271.3125 L 251.28125 268.3125 L 252.03125 272.4375 L 255.03125 272.0625 L 255.03125 265.6875 L 256.875 264.9375 L 255.40625 261.78125 L 257.09375 256.71875 L 258.40625 252.96875 L 256.71875 250.5625 L 257.28125 246.625 L 258.40625 244.5625 L 258.21875 241.9375 L 248 237.21875 L 243.625 235.21875 L 235.34375 227.65625 L 235.21875 227.5625 L 236.15625 224.75 L 238.375 221.1875 L 240.625 219.5 L 247.5625 218.96875 L 249.96875 215.78125 L 253.53125 212.59375 L 257.09375 211 L 254.9375 207.5625 L 255.6875 207 L 258.03125 205.40625 L 259.3125 204 L 260.25 201.84375 L 260.25 199.125 L 259.59375 198.28125 L 258.21875 196.90625 L 256.4375 196.0625 L 254.5625 195.5 L 249.03125 195.40625 z " transform="translate(51.504517,207.9041)"  />
		<path id="mc_94" title="Val-De-Marne" class="land" d="M 297.65625 225.5 L 289.8125 225.6875 L 286.25 228.875 L 283.625 230.53125 L 278.96875 230 L 278.03125 234.96875 L 279.75 235.375 L 280.53125 233 L 282.40625 231.8125 L 288.875 232.0625 L 290.71875 234.0625 L 290.46875 237.34375 L 288.875 240.75 L 288.875 240.78125 L 282.25 240.25 L 275.90625 238.15625 L 271.03125 241.0625 L 267.46875 242.78125 L 267.1875 242.90625 L 258.21875 241.96875 L 258.40625 244.5625 L 257.28125 246.625 L 256.71875 250.5625 L 258.40625 252.96875 L 257.09375 256.71875 L 255.40625 261.78125 L 256.875 264.9375 L 258.78125 264.1875 L 261.75 267.5625 L 266.8125 267.5625 L 267 267.5625 L 269.625 275.78125 L 277.46875 275.03125 L 278.21875 277.28125 L 283.4375 276.90625 L 287.1875 277.65625 L 287.1875 273.9375 L 300.65625 270.5625 L 304.375 278.78125 L 305.5 282.90625 L 310.75 287 L 316.59375 286.125 L 316.34375 285.15625 L 313.375 280.65625 L 319.34375 273.1875 L 320.09375 270.5625 L 318.21875 270.5625 L 316.71875 267.9375 L 320.84375 264.9375 L 320.84375 261.96875 L 321.0625 261.59375 L 323.09375 258.21875 L 317.84375 257.84375 L 317.84375 253.71875 L 320.84375 250 L 320.84375 244.0625 L 316.71875 242.6875 L 310.75 237.09375 L 310.5625 234.84375 L 306.25 231.46875 L 300.46875 227.5625 L 297.65625 225.5 z " transform="translate(51.504517,207.9041)" />
	</g>
</svg>

Résultat javascript

AmCharts.maps.carte_region_parisienne={
	"svg": {
		"defs": {
			"amcharts:ammap": {
				"projection": "mercator",
				"leftLongitude": "60.89661",
				"topLatitude": "37.095717",
				"rightLongitude": "77.84384",
				"bottomLatitude": "23.70552"
			}
		},
		"g" : {
			"path" : [
				{
					"id" : "mc_75",
					"title" : "Paris",
					"d" : "M 258.21875 241.96875 L 267.1875 242.90625 L 271.03125 241.0625 L 275.90625 238.15625 L 282.25 240.25 L 288.875 240.78125 L 290.46875 237.34375 L 290.71875 234.0625 L 288.875 232.0625 L 282.40625 231.8125 L 280.53125 233 L 279.75 235.375 L 278.03125 234.96875 L 278.96875 230 L 278.96875 229.9375 L 278.96875 221.9375 L 275.78125 217.46875 L 273.8125 211.4375 L 257.03125 211.03125 L 253.53125 212.59375 L 249.96875 215.78125 L 247.5625 218.96875 L 240.625 219.5 L 238.375 221.1875 L 236.15625 224.75 L 235.21875 227.5625 L 243.625 235.21875 L 258.21875 241.9375 L 258.21875 241.96875 z "
				},

				{
					"id" : "mc_95",
					"title" : "Val D'Oise",
					"d" : "M 115.5625 92.5625 L 114.8125 97.8125 L 107.3125 104.15625 L 106.9375 118 L 102.84375 127.71875 L 104.71875 129.96875 L 97.21875 140.4375 L 97.59375 149.03125 L 97.09375 149.40625 L 97.96875 150.53125 L 104.34375 149.40625 L 111.0625 153.125 L 112.1875 158 L 121.53125 158.75 L 126.03125 160.25 L 129 155.375 L 134.625 157.625 L 136.125 152.78125 L 143.59375 150.15625 L 147.71875 156.5 L 151.0625 156.5 L 150.3125 161.75 L 148.46875 166.96875 L 151.8125 171.84375 L 157.0625 169.21875 L 156.3125 165.84375 L 162.65625 161 L 166.78125 168.46875 L 174.625 166.96875 L 175.75 171.46875 L 181.75 169.96875 L 186.96875 177.8125 L 200.4375 176.3125 L 202.3125 171.84375 L 206.78125 172.96875 L 210.0625 171.34375 L 210.53125 171.09375 L 211.65625 180.0625 L 216.125 181.1875 L 220.25 183.4375 L 222.875 187.90625 L 223.625 192.78125 L 229.21875 194.28125 L 229.96875 204.75 L 227.59375 209.1875 L 232.21875 206.25 L 236.34375 202.875 L 241.1875 198.375 L 243.4375 196.53125 L 246.0625 195.78125 L 249.03125 195.40625 L 248.65625 191.28125 L 248.78125 191.15625 L 250.90625 189.03125 L 255.40625 192.40625 L 259.5 193.15625 L 261.75 189.03125 L 264.375 189.40625 L 266.25 185.6875 L 271.09375 187.15625 L 275.96875 192.03125 L 281.21875 190.90625 L 286.4375 193.53125 L 290.9375 188.28125 L 298.40625 185.3125 L 302.90625 181.9375 L 307 175.5625 L 311.125 174.46875 L 311.125 172.21875 L 307.375 171.46875 L 307.375 168.84375 L 313 167.71875 L 316.34375 160.625 L 318.21875 160.25 L 318.21875 155.75 L 313.75 156.125 L 318.28125 148.34375 L 317.84375 148.65625 L 309.625 140.0625 L 309.625 134.4375 L 306.625 134.4375 L 306.25 141.5625 L 294.28125 138.9375 L 296.90625 134.8125 L 287.1875 127.34375 L 283.4375 131.0625 L 283.4375 125.46875 L 273.71875 124.71875 L 268.5 120.59375 L 264.75 123.59375 L 264.6875 123.53125 L 264.6875 123.5 L 255.78125 111.625 L 250.90625 112 L 245.6875 120.59375 L 232.96875 123.96875 L 235.96875 119.125 L 231.46875 113.125 L 219.875 120.59375 L 218.75 116.875 L 219.125 114.25 L 215.03125 110.875 L 203.8125 110.125 L 203.4375 104.53125 L 199.6875 104.15625 L 181 115 L 176.125 112.375 L 168.65625 118.75 L 166.03125 116.125 L 156.3125 120.21875 L 152.9375 115.75 L 144.71875 117.625 L 136.125 111.25 L 132 111.625 L 128.25 114.25 L 123.40625 112.75 L 118.53125 105.65625 L 123.40625 98.53125 L 118.90625 96.3125 L 118.15625 92.9375 L 115.5625 92.5625 z "
				},

				{
					"id" : "mc_78",
					"title" : "Yvelines",
					"d" : "M 92 147.90625 L 80.40625 153.125 L 69.1875 152.03125 L 68.8125 155.75 L 63.1875 159.875 L 57.96875 153.125 L 57.59375 165.09375 L 63.5625 172.59375 L 58.34375 182.3125 L 68.8125 181.9375 L 70.3125 184.9375 L 65.8125 189.03125 L 70.3125 203.25 L 75.53125 202.875 L 78.125 208.5 L 81.90625 216.71875 L 77.03125 221.9375 L 86 226.4375 L 86 231.28125 L 89.75 232.78125 L 85.625 242.875 L 86 258.96875 L 96.84375 266.0625 L 84.5 282.53125 L 90.8125 287.75 L 91.25 288.125 L 91.25 296.375 L 95.34375 301.59375 L 99.84375 300.84375 L 104.34375 311.6875 L 116.65625 318.0625 L 114.4375 325.15625 L 126.40625 327.03125 L 131.625 336 L 130.5 351.34375 L 138.34375 363.65625 L 143.21875 361.8125 L 146.21875 372.28125 L 158.5625 375.625 L 163.40625 369.8125 L 163.40625 359.9375 L 173.125 344.21875 L 173.5 341.59375 L 166.78125 335.625 L 166.78125 331.875 L 168.28125 330 L 170.90625 331.5 L 175.75 331.875 L 179.5 333.75 L 183.96875 333.75 L 186.96875 331.875 L 186.21875 328.15625 L 189.96875 324.03125 L 192.21875 322.15625 L 189.96875 318.78125 L 189.96875 316.1875 L 194.0625 316.9375 L 196.3125 312.8125 L 191.09375 310.5625 L 189.59375 303.46875 L 186.96875 303.84375 L 183.21875 300.09375 L 183.96875 296.375 L 189.59375 294.875 L 193.3125 287.375 L 199.6875 288.5 L 201.5625 284.78125 L 204.53125 283.65625 L 209.40625 277.65625 L 208.90625 276.34375 L 206.78125 270.9375 L 209.03125 268.3125 L 212.03125 269.4375 L 216.5 263.4375 L 218.75 264.9375 L 222.125 262.34375 L 227.34375 263.8125 L 228.09375 257.09375 L 231.09375 257.84375 L 233.71875 255.96875 L 234.09375 251.5 L 229.59375 250 L 224.75 248.125 L 223.625 242.125 L 219.8125 235.78125 L 219.125 234.65625 L 217.25 223.4375 L 219.875 217.46875 L 221.75 213.71875 L 226.59375 211.09375 L 229.96875 204.75 L 229.21875 194.28125 L 223.625 192.78125 L 222.875 187.90625 L 220.25 183.4375 L 216.125 181.1875 L 211.65625 180.0625 L 210.53125 171.09375 L 206.78125 172.96875 L 202.3125 171.84375 L 200.4375 176.3125 L 186.96875 177.8125 L 185.0625 174.9375 L 181.75 169.96875 L 175.75 171.46875 L 174.625 166.96875 L 166.78125 168.46875 L 162.65625 161 L 156.3125 165.84375 L 157.0625 169.21875 L 151.8125 171.84375 L 148.46875 166.96875 L 150.3125 161.75 L 151.0625 156.5 L 147.71875 156.5 L 143.59375 150.15625 L 136.125 152.78125 L 134.625 157.625 L 129 155.375 L 126.03125 160.25 L 121.53125 158.75 L 112.1875 158 L 111.0625 153.125 L 104.34375 149.40625 L 97.96875 150.53125 L 97.09375 149.40625 L 94.59375 151.28125 L 92 147.90625 z "
				},

				{
					"id" : "mc_91",
					"title" : "Essonne",
					"d" : "M 233.75 255.65625 L 233.71875 255.96875 L 231.09375 257.84375 L 228.09375 257.09375 L 227.34375 263.8125 L 222.125 262.34375 L 218.75 264.9375 L 216.5 263.4375 L 212.03125 269.4375 L 209.03125 268.3125 L 206.78125 270.9375 L 209.40625 277.65625 L 204.53125 283.65625 L 201.5625 284.78125 L 199.6875 288.5 L 193.3125 287.375 L 189.59375 294.875 L 183.96875 296.375 L 183.21875 300.09375 L 186.96875 303.84375 L 189.59375 303.46875 L 191.09375 310.5625 L 196.3125 312.8125 L 194.0625 316.9375 L 193.90625 316.90625 L 189.96875 316.1875 L 189.96875 318.78125 L 192.21875 322.15625 L 189.96875 324.03125 L 186.21875 328.15625 L 186.96875 331.875 L 183.96875 333.75 L 179.5 333.75 L 175.75 331.875 L 170.90625 331.5 L 168.28125 330 L 166.78125 331.875 L 166.78125 335.625 L 173.5 341.59375 L 173.125 344.21875 L 163.40625 359.9375 L 163.40625 369.8125 L 164.15625 368.90625 L 168.65625 375.25 L 166.03125 385.71875 L 176.5 386.46875 L 179.125 401.0625 L 174.25 408.90625 L 175.75 413.03125 L 170.90625 420.5 L 176.875 428 L 194.0625 428.75 L 196.6875 425 L 202.6875 425 L 204.53125 420.875 L 207.90625 423.5 L 216.875 422 L 218 418.25 L 223.625 419.375 L 230.71875 408.53125 L 237.4375 412.28125 L 238.1875 425 L 251.28125 419.75 L 257.28125 408.90625 L 257.34375 409 L 265.125 420.125 L 275.75 419.46875 L 275.96875 418.625 L 273.34375 412.65625 L 275.59375 410.40625 L 284.5625 409.65625 L 283.8125 404.0625 L 285.6875 402.9375 L 284.1875 400.3125 L 287.5625 396.5625 L 290.5625 398.0625 L 295.78125 395.09375 L 293.15625 391.34375 L 293.53125 389.46875 L 299.53125 390.21875 L 303.28125 386.46875 L 308.125 386.46875 L 305.125 380.5 L 299.15625 377.125 L 298.78125 357.6875 L 301.78125 352.8125 L 300.28125 345.71875 L 296.90625 345.71875 L 297.28125 341.96875 L 299.90625 340.125 L 298.78125 336 L 300.65625 334.5 L 302.90625 328.90625 L 302.53125 322.90625 L 308.875 318.0625 L 308.875 313.5625 L 304 310.9375 L 302.53125 306.46875 L 307.375 304.96875 L 309.625 300.84375 L 304.75 297.84375 L 310.375 291.125 L 314.125 294.125 L 317.46875 289.625 L 316.59375 286.125 L 310.75 287 L 305.5 282.90625 L 304.375 278.78125 L 300.65625 270.5625 L 287.1875 273.9375 L 287.1875 277.65625 L 283.4375 276.90625 L 278.21875 277.28125 L 277.46875 275.03125 L 276.1875 275.15625 L 269.625 275.78125 L 267 267.5625 L 261.75 267.5625 L 258.78125 264.1875 L 255.03125 265.6875 L 255.03125 272.0625 L 252.03125 272.4375 L 251.28125 268.3125 L 248.28125 271.3125 L 246.0625 268.6875 L 249.03125 265.3125 L 245.3125 261.21875 L 240.0625 261.96875 L 234.46875 255.96875 L 233.75 255.65625 z "
				},

				{
					"id" : "mc_77",
					"title" : "Seine-Et-Marne",
					"d" : "M 430.03125 135.5625 L 425.53125 140.0625 L 427.78125 147.90625 L 412.46875 143.40625 L 408.34375 150.90625 L 405.71875 143.78125 L 399.75 145.65625 L 399.75 149.03125 L 389.65625 147.90625 L 380.3125 153.5 L 377.6875 148.65625 L 373.1875 148.65625 L 368.71875 142.65625 L 361.21875 148.28125 L 362.34375 150.90625 L 353.75 155.75 L 348.5 148.65625 L 344.03125 154.25 L 337.28125 144.15625 L 329.0625 140.4375 L 318.28125 148.34375 L 313.75 156.125 L 318.21875 155.75 L 318.21875 160.25 L 316.34375 160.625 L 313 167.71875 L 307.375 168.84375 L 307.375 171.46875 L 311.125 172.21875 L 311.125 173.21875 L 314.125 172.96875 L 317.46875 181.9375 L 313.375 184.5625 L 318.6875 195.21875 L 320.46875 198.75 L 323.46875 198.75 L 318.96875 204.75 L 317.46875 214.09375 L 313.75 216.34375 L 313.75 223.8125 L 317.84375 225.6875 L 317.84375 227.9375 L 314.84375 229.0625 L 318.59375 237.28125 L 320.84375 242.125 L 320.84375 250 L 317.84375 253.71875 L 317.84375 257.84375 L 323.09375 258.21875 L 323.03125 258.3125 L 320.84375 261.96875 L 320.84375 264.9375 L 316.71875 267.9375 L 318.21875 270.5625 L 320.09375 270.5625 L 319.34375 273.1875 L 313.375 280.65625 L 316.34375 285.15625 L 317.46875 289.625 L 314.125 294.125 L 310.375 291.125 L 304.75 297.84375 L 309.625 300.84375 L 307.375 304.96875 L 302.53125 306.46875 L 304 310.9375 L 308.875 313.5625 L 308.875 318.0625 L 302.53125 322.90625 L 302.90625 328.90625 L 300.65625 334.5 L 298.78125 336 L 299.90625 340.125 L 297.28125 341.96875 L 296.90625 345.71875 L 300.28125 345.71875 L 301.78125 352.8125 L 298.78125 357.6875 L 299.15625 377.125 L 305.125 380.5 L 308.125 386.46875 L 308 386.46875 L 303.28125 386.46875 L 299.53125 390.21875 L 293.53125 389.46875 L 293.15625 391.34375 L 295.78125 395.09375 L 290.5625 398.0625 L 287.5625 396.5625 L 284.1875 400.3125 L 285.6875 402.9375 L 283.8125 404.0625 L 284.5625 409.65625 L 275.59375 410.40625 L 273.34375 412.65625 L 275.96875 418.625 L 275.75 419.46875 L 277.09375 419.375 L 279.71875 425.375 L 277.46875 432.84375 L 281.5625 438.84375 L 293.15625 440.3125 L 293.15625 443.6875 L 302.53125 447.4375 L 305.5 459.03125 L 300.28125 473.96875 L 294.28125 469.5 L 284.5625 484.4375 L 287.9375 485.9375 L 290.1875 482.21875 L 303.28125 482.21875 L 307.75 478.09375 L 314.46875 479.59375 L 314.84375 481.84375 L 324.96875 482.59375 L 330.1875 478.46875 L 335.4375 484.4375 L 345.53125 482.59375 L 357.5 476.96875 L 357.5 470.25 L 372.4375 469.5 L 369.09375 479.21875 L 375.8125 482.96875 L 386.28125 472.875 L 402 472.125 L 401.25 462.375 L 408.34375 459.40625 L 408.34375 455.65625 L 416.5625 452.28125 L 425.90625 438.46875 L 425.90625 432.09375 L 422.5625 430.96875 L 419.9375 419.375 L 422.46875 413 L 425.90625 404.4375 L 439 403.3125 L 443.875 398.8125 L 456.96875 396.9375 L 460.3125 399.9375 L 475.65625 398.8125 L 482.75 393.59375 L 501.09375 395.46875 L 501.09375 387.59375 L 512.3125 390.21875 L 512.6875 380.875 L 507.8125 376 L 510.8125 367.78125 L 504.0625 357.6875 L 516.40625 352.4375 L 515.65625 345.34375 L 510.4375 342.71875 L 513.78125 338.625 L 519.40625 340.125 L 528.375 331.875 L 522.40625 323.65625 L 529.5 319.53125 L 534.375 318.4375 L 532.125 313.9375 L 543.71875 309.4375 L 541.09375 303.46875 L 535.46875 303.46875 L 537.71875 300.09375 L 529.875 298.59375 L 520.53125 304.21875 L 521.65625 295.25 L 518.28125 289.625 L 524.625 284.03125 L 523.53125 266.8125 L 516.78125 266.8125 L 516.40625 260.46875 L 506.3125 260.09375 L 508.9375 251.875 L 516.78125 250.375 L 516.40625 244 L 509.3125 244.375 L 510.0625 240.28125 L 517.90625 241.75 L 526.875 239.53125 L 526.875 226.0625 L 516.40625 229.0625 L 516.40625 229 L 517.15625 223.8125 L 512.3125 220.4375 L 508.1875 221.9375 L 502.1875 218.21875 L 501.84375 212.96875 L 499.96875 211.09375 L 499.21875 197.625 L 490.25 206.625 L 486.875 202.875 L 483.125 192.78125 L 474.53125 197.25 L 471.53125 193.53125 L 470.40625 184.9375 L 465.9375 183.0625 L 465.1875 177.0625 L 450.21875 167.34375 L 457.34375 158 L 448.71875 145.65625 L 449.09375 141.1875 L 430.03125 135.5625 z "
				},

				{
					"id" : "mc_93",
					"title" : "Seine-Saint-Denis",
					"d" : "M 314.125 172.96875 L 311.125 173.21875 L 311.125 174.46875 L 307 175.5625 L 302.90625 181.9375 L 298.40625 185.3125 L 290.9375 188.28125 L 286.4375 193.53125 L 286.1875 193.40625 L 281.21875 190.90625 L 275.96875 192.03125 L 275.90625 191.96875 L 271.09375 187.15625 L 266.25 185.6875 L 264.375 189.40625 L 261.75 189.03125 L 259.5 193.15625 L 255.40625 192.40625 L 250.90625 189.03125 L 248.65625 191.28125 L 249.03125 195.40625 L 254.5625 195.5 L 256.4375 196.0625 L 258.21875 196.90625 L 259.59375 198.28125 L 260.25 199.125 L 260.25 201.84375 L 259.3125 204 L 258.03125 205.40625 L 255.6875 207 L 254.9375 207.5625 L 257.09375 211 L 257.03125 211.03125 L 273.8125 211.4375 L 275.78125 217.46875 L 278.96875 221.9375 L 278.96875 230 L 283.625 230.53125 L 286.25 228.875 L 289.8125 225.6875 L 297.34375 225.5 L 297.65625 225.5 L 300.46875 227.5625 L 306.25 231.46875 L 310.5625 234.84375 L 310.75 237.09375 L 316.71875 242.6875 L 320.84375 244.0625 L 320.84375 242.125 L 318.59375 237.28125 L 314.84375 229.0625 L 317.84375 227.9375 L 317.84375 225.6875 L 313.75 223.8125 L 313.75 216.34375 L 317.46875 214.09375 L 318.96875 204.75 L 323.46875 198.75 L 320.46875 198.75 L 313.375 184.5625 L 317.46875 181.9375 L 314.125 172.96875 z "
				},

				{
					"id" : "mc_92",
					"title" : "Hauts-de-Seine",
					"d" : "M 249.03125 195.40625 L 246.0625 195.78125 L 243.4375 196.53125 L 241.1875 198.375 L 236.34375 202.875 L 232.21875 206.25 L 227.59375 209.1875 L 226.59375 211.09375 L 221.75 213.71875 L 219.875 217.46875 L 217.25 223.4375 L 218.3125 229.84375 L 219.125 234.65625 L 223.625 242.125 L 224.75 248.125 L 229.59375 250 L 234.09375 251.5 L 233.96875 253.03125 L 233.75 255.65625 L 234.46875 255.96875 L 240.0625 261.96875 L 245.3125 261.21875 L 249.03125 265.3125 L 246.0625 268.6875 L 248.28125 271.3125 L 251.28125 268.3125 L 252.03125 272.4375 L 255.03125 272.0625 L 255.03125 265.6875 L 256.875 264.9375 L 255.40625 261.78125 L 257.09375 256.71875 L 258.40625 252.96875 L 256.71875 250.5625 L 257.28125 246.625 L 258.40625 244.5625 L 258.21875 241.9375 L 248 237.21875 L 243.625 235.21875 L 235.34375 227.65625 L 235.21875 227.5625 L 236.15625 224.75 L 238.375 221.1875 L 240.625 219.5 L 247.5625 218.96875 L 249.96875 215.78125 L 253.53125 212.59375 L 257.09375 211 L 254.9375 207.5625 L 255.6875 207 L 258.03125 205.40625 L 259.3125 204 L 260.25 201.84375 L 260.25 199.125 L 259.59375 198.28125 L 258.21875 196.90625 L 256.4375 196.0625 L 254.5625 195.5 L 249.03125 195.40625 z "
				},

				{
					"id" : "mc_94",
					"title" : "Val-De-Marne",
					"d" : "M 297.65625 225.5 L 289.8125 225.6875 L 286.25 228.875 L 283.625 230.53125 L 278.96875 230 L 278.03125 234.96875 L 279.75 235.375 L 280.53125 233 L 282.40625 231.8125 L 288.875 232.0625 L 290.71875 234.0625 L 290.46875 237.34375 L 288.875 240.75 L 288.875 240.78125 L 282.25 240.25 L 275.90625 238.15625 L 271.03125 241.0625 L 267.46875 242.78125 L 267.1875 242.90625 L 258.21875 241.96875 L 258.40625 244.5625 L 257.28125 246.625 L 256.71875 250.5625 L 258.40625 252.96875 L 257.09375 256.71875 L 255.40625 261.78125 L 256.875 264.9375 L 258.78125 264.1875 L 261.75 267.5625 L 266.8125 267.5625 L 267 267.5625 L 269.625 275.78125 L 277.46875 275.03125 L 278.21875 277.28125 L 283.4375 276.90625 L 287.1875 277.65625 L 287.1875 273.9375 L 300.65625 270.5625 L 304.375 278.78125 L 305.5 282.90625 L 310.75 287 L 316.59375 286.125 L 316.34375 285.15625 L 313.375 280.65625 L 319.34375 273.1875 L 320.09375 270.5625 L 318.21875 270.5625 L 316.71875 267.9375 L 320.84375 264.9375 L 320.84375 261.96875 L 321.0625 261.59375 L 323.09375 258.21875 L 317.84375 257.84375 L 317.84375 253.71875 L 320.84375 250 L 320.84375 244.0625 L 316.71875 242.6875 L 310.75 237.09375 L 310.5625 234.84375 L 306.25 231.46875 L 300.46875 227.5625 L 297.65625 225.5 z "
				}
			]
		}
	}
};

Changement dynamique de la carte (V17.2.10 minimum) #

  • Solution 1 :

Le nom de carte peut maintenant être pilotée par le lien en provenance d’un autre composant.
Dans ce cas, le nom de la carte est passé au champ virtuel nommé ‘Carte comme paramètre’.

Pour réaliser ce pilotage, tirer un lien entre votre composant source et votre carte et sélectionner le nom du fichier du composant source et le champ « Carte comme paramètre » dans les champs du composant carte.

  • Solution 2 :

Le nom de la carte peut aussi être récupéré depuis un champ du hub pilotant le composant carte. Attention : la carte utilisée sera celle précisée dans la première ligne remontée par le hub.

Prérequis :

  • Le nom de la carte est sensible à la casse et ne doit pas contenir le suffixe .js
  • Le nom doit correspondre à une carte existante, donc le fichier doit être présent dans le répertoire \resources\script\amcharts\maps\js\
