Open Street Map

Sommaire #

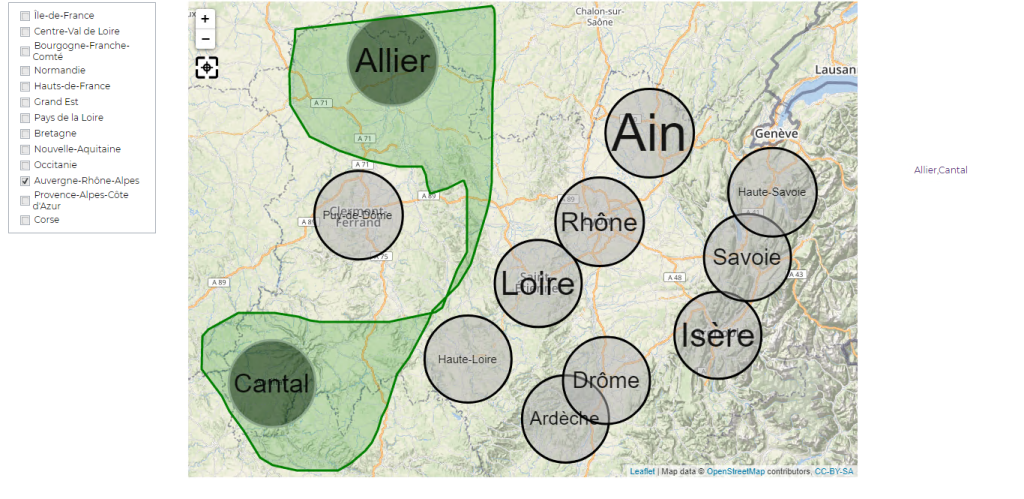

Présentation de l’addin Open Street Map #

Ce composant propose un affichage géographique de différents objets paramétrables individuellement (taille, couleur, texte, icône…).
Ce composant peut être cible de lien (filtre ou paramètre) : il se rafraîchit lorsque sa source de données ou son filtre sont modifiés.
Ce composant peut être source de lien : il a alors la capacité de rafraîchir ses composants cibles lorsque l’utilisateur sélectionne un ou plusieurs objets.
Il est aussi capable de déclencher un lien hypertexte lors de la sélection d’un élément.

Utilisation #

Ce composant (basé sur les cartes OpenStreetMap et le framework Leaflet) permet de gérer plusieurs types d’objet :

CIRCLE : il s’agit d’un cercle géolocalisé (taille en mètres) contenant un texte, un tooltip (texte affiché au survol) et la possibilité de déclencher un lien hypertexte au clic.

Exemple :

MARKER : il s’agit d’une icône géolocalisée (taille fixe), avec un tooltip (texte affiché au survol) et la possibilité de déclencher un lien hypertexte au clic.

Exemple :

CHART : c’est un histogramme géolocalisé (taille fixe) , avec un tooltip (texte affiché au survol) et la possibilité de déclencher un lien hypertexte au clic.

Exemple :

SECTOR : c’est un camembert géolocalisé (taille fixe) , avec un tooltip (texte affiché au survol) et la possibilité de déclencher un lien hypertexte au clic.

Exemple :

POLAR : c’est un graphique polaire géolocalisé (taille fixe) , avec un tooltip (texte affiché au survol) et la possibilité de déclencher un lien hypertexte au clic.

LABEL : un libellé géolocalisé (taille fixe) , avec un tooltip (texte affiché au survol) et la possibilité de déclencher un lien hypertexte au clic.
Exemple :

Chaque objet est indépendant et peut être visible ou non en fonction du niveau de zoom.
Les objets peuvent aussi être sélectionnés (un par un ou sélection multiple, au lasso ou à la souris).

Modes de fonctionnement #

Classique : #

Les données sont chargées lors de l’affichage du composant (comme pour les autres composants BiBOARD).
Ce mode est à privilégier si vous avez une faible quantité d’objets à afficher (quelques centaines).

Rafraîchissement dynamique : #

Lors de chaque action de Zoom ou de Déplacement, les données sont rechargées (en fonction d’un paramètre représentant la partie visible de la carte) sans que le composant soit re-créé.
Ce mode est à privilégier si vous avez une quantité importante d’objets à afficher (plusieurs milliers).
Pré-requis à l’utilisation de ce mode :

• chaque objet doit avoir un ID unique (« Liaison de données »/ »Champ contenant l’id unique de chaque objet »)
• dans ce mode, le composant ne tient pas compte des filtres qui pourraient lui être appliqués
• le hub pilotant le composant doit avoir UN et UN SEUL paramètre (dont le nom devra être précisé dans « Comportement »/ »Nom du paramètre pour le rafraîchissement dynamique »)
• en fonction de ce paramètre, le hub ne doit retourner que les objets visibles dans la carte (en fonction de sa position )
• le paramètre passé (qui donne les coordonnées en haut à droite et en bas à gauche de la partie visible de la carte) est de la forme suivante (5 nombres encadrés par de ‘|’) : |lat est|lon nord|lat ouest|lon sud|zoom|

Exemple :

|11.40380859375|51.33061163769853|-6.525878906250001|41.11246878918088|6| ==> France métropolitaine + corseVoici une fonction utilitaire à appeler dans votre requête qui permet de savoir si un objet doit être visible sur la carte :

CREATE FUNCTION [dbo].[IsObjectViewable]  (
   @lat float,                  /* latitude de l'objet */
   @lon float,                  /* longitude de l'objet */
   @zmin int,                   /* zoom minimum pour que l'objet soit visible */
   @zmax int,                   /* zoom maximum pour que l'objet soit visible */
   @box nvarchar(100)           /* paramètre passé par la carte */
)
RETURNS int
AS
BEGIN
DECLARE @retval int
set @retval=0
DECLARE @strend int
DECLARE @strstart int
declare @east float
declare @north float
declare @west float
declare @south float
declare @zoom int
if (@box='') return 0            /* paramètre vide ==> objet non visible */
if (@box='#NULL') return 0       /* paramètre NULL ==> objet non visible */
set @strstart=1
set @strend=CHARINDEX('|',@box,@strstart+1)
SELECT @east=SUBSTRING(@box, @strstart+1, @strend-1-@strstart )
set @strstart=@strend
set @strend=CHARINDEX('|',@box,@strstart+1)
SELECT @north=SUBSTRING(@box, @strstart+1, @strend-1-@strstart)
set @strstart=@strend
set @strend=CHARINDEX('|',@box,@strstart+1)
SELECT @west=SUBSTRING(@box, @strstart+1, @strend-1-@strstart)
set @strstart=@strend
set @strend=CHARINDEX('|',@box,@strstart+1)
SELECT @south=SUBSTRING(@box, @strstart+1, @strend-1-@strstart)
set @strstart=@strend
set @strend=CHARINDEX('|',@box,@strstart+1)
SELECT @zoom=SUBSTRING(@box, @strstart+1, @strend-1-@strstart)

if ((@zoom < @zmin) or (@zoom > @zmax))
begin
   return 0         /* pas le bon niveau de zoom ==> objet non visible */
end
if ((@lat between @south and @north) and (@lon between @west and @east))
begin
   return 1         /* l'objet est dans la zone visible de la carte ==> objet visible */
end
RETURN 0            /* objet non visible */
END

Et voici la façon d’utiliser cette fonction dans la requête :

Select
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.ID,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.LAT_DD,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.NAME,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.ZoomMin,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.ZoomMax,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.SIZE,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.NAME2,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.OBJ_COLOR,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.OBJ_FILL,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.TEXT_COLOR,
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE.LON_DD,
  :param as ZOOM_INIT
From
  [OSM-DEMO].dbo.T_OSM_DEMO_FRANCE
where dbo.IsObjectViewable(LAT_DD, LON_DD, ZoomMin, ZoomMax,:param)=1

Paramétrage #

Il y a 7 menus spécifiques de paramétrage pour l’addin OSM.

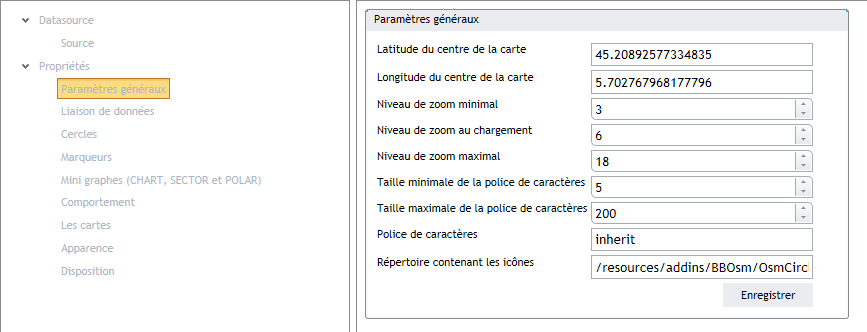

Paramètres généraux #

Contient les propriétés générales indépendantes des objets affichés :

Notes

⁽¹⁾ : ce paramètre est ignoré si « Zoom automatique en fonction des objets présents » est choisi dans le paramétrage du comportement.

^(2) : la taille du texte de chaque objet est ajustée pour être contenue à l’intérieur de l’objet, dans la limite de ces tailles de police

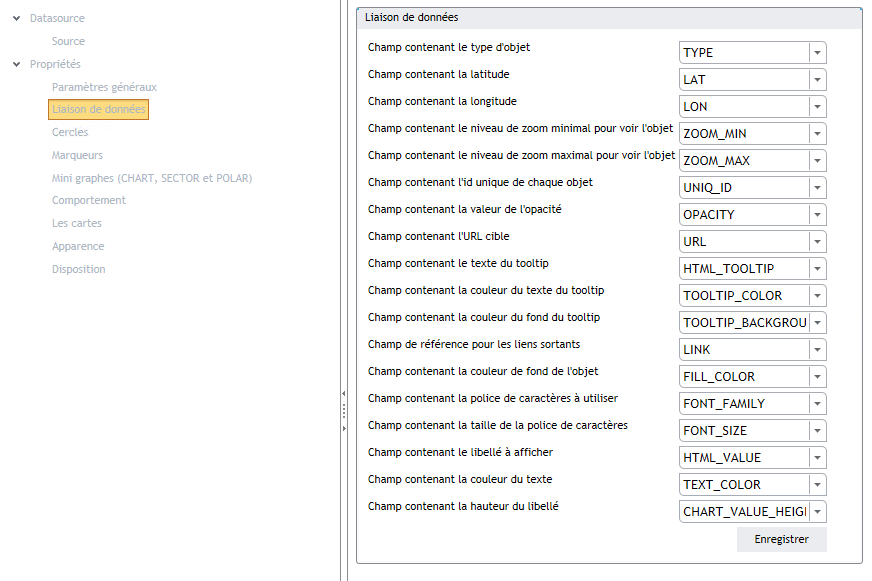

Liaison de données #

Il s’agit de tous les éléments permettant de lier le fonctionnement à la source de données :

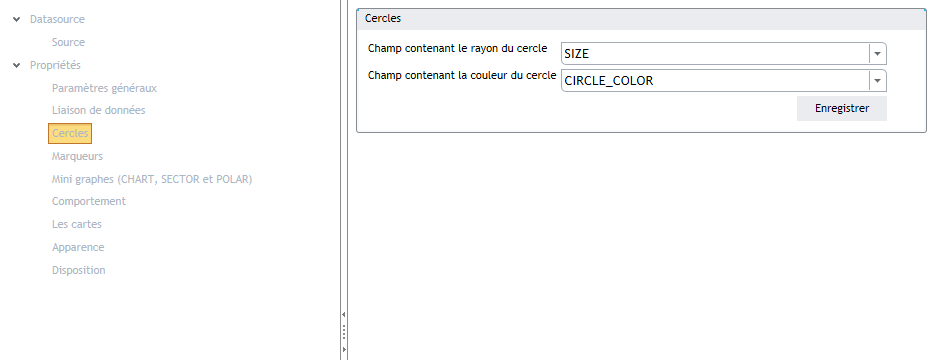

Liaison de données – champs spécifiques pour les cercles #

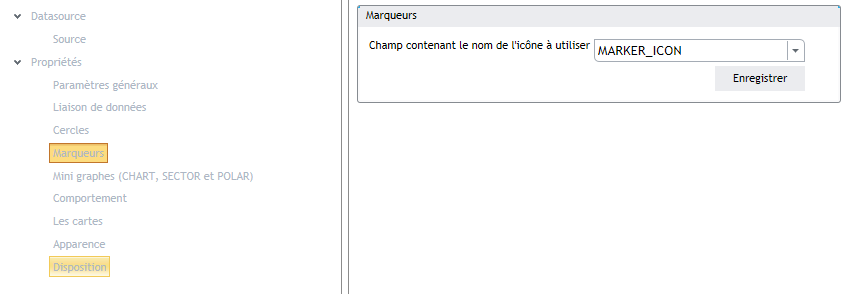

Liaison de données – champs spécifiques pour les marqueurs #

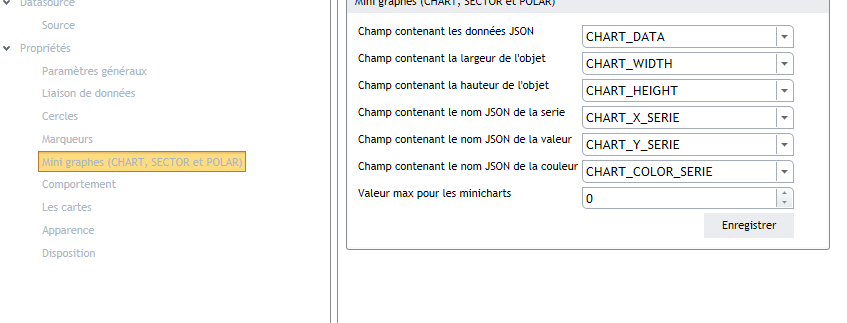

Liaison de données – champs spécifiques pour les graphes #

Notes

⁽¹⁾ : ce paramètre est aussi utilisé pour gérer la largeur d’un objet de type LABEL

Exemple de données JSON : #

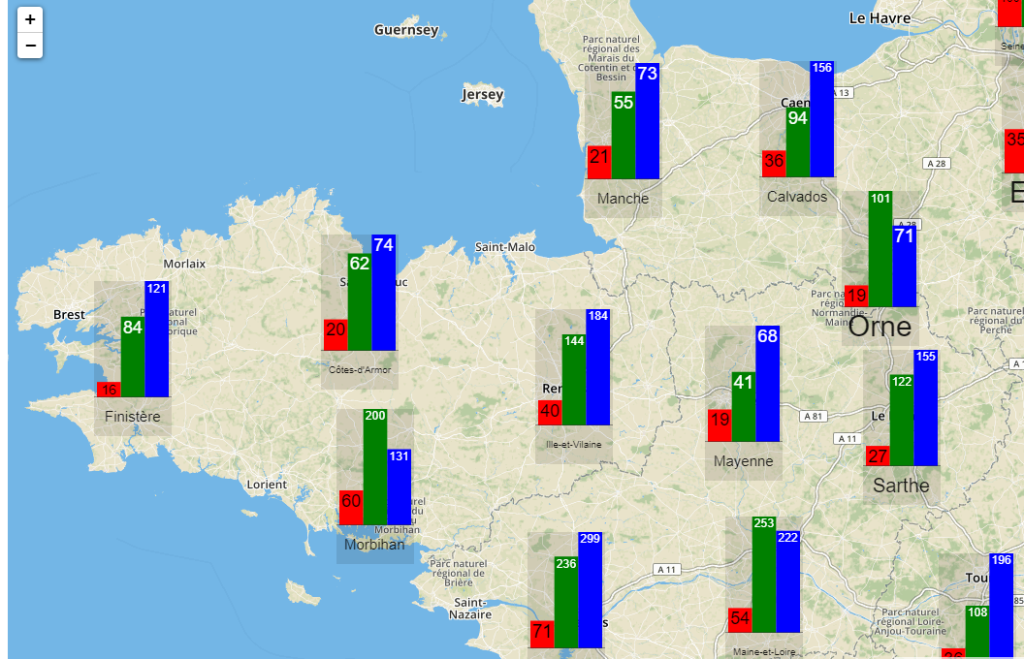

Pour afficher le graphe suivant , voici les données à préparer :

[{« Isère » : « x », « y » : 35, « color »: »red »}, {« Isère » : « x », « y » : 172, « color »: »green »}, {« x » : « Hospitalisés », « y » : 228, « color »: »blue »}]

Le nom de la série est « x »

Le nom de la valeur est « y »

Le nom de la couleur est « color »

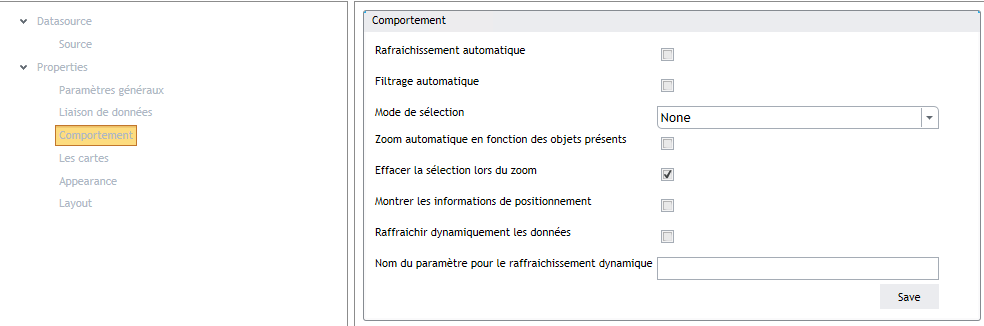

Comportement #

Il s’agit de tous les éléments permettant de configurer le comportement du composant

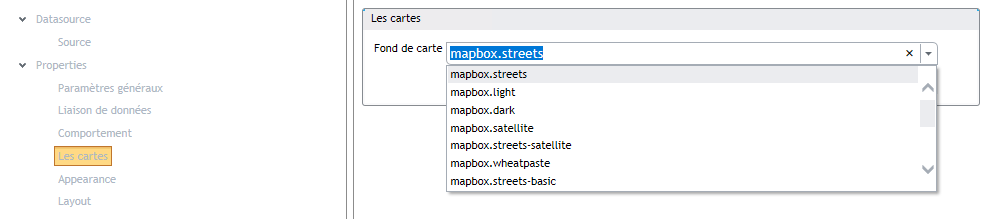

Les cartes #

Permet de choisir le fond de carte utilisé par le composant
