Jauges : Circulaire simple, Demi-cercle, Multi-catégorie, Pourcentage

Sommaire #

Présentation de l’addin Jauge Circulaire #

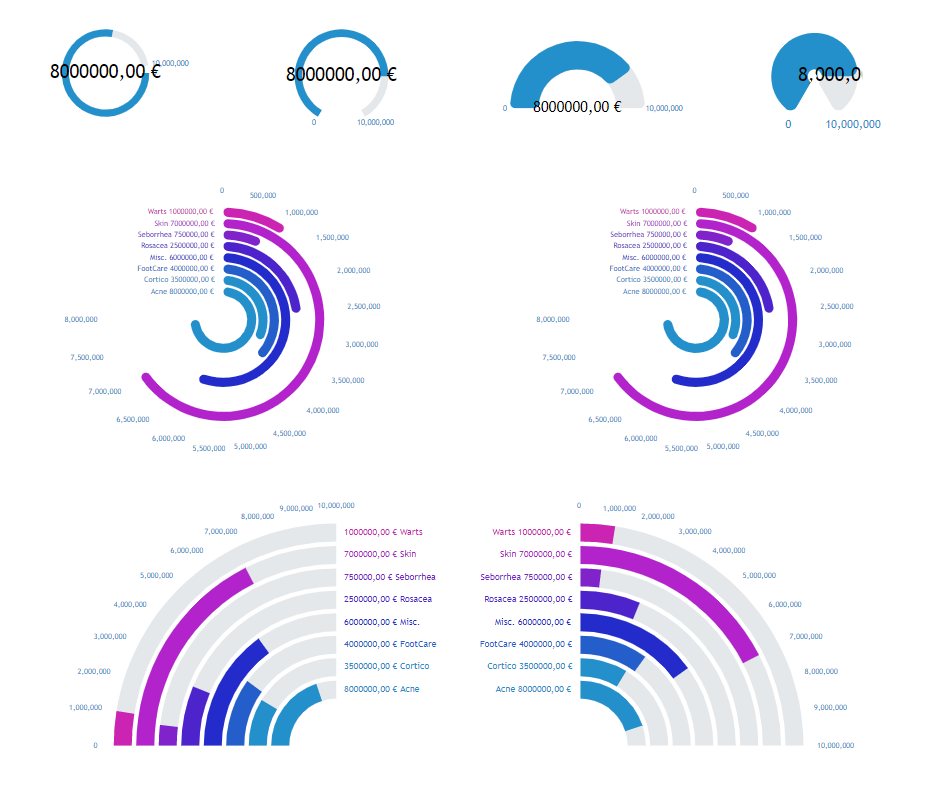

Cet addin apporte une sorte d’histogramme en cercle, donnant ainsi une jauge circulaire.
Cette jauge peut être mono ou multi-valeurs, et la plupart des paramètres sont configurables.
Ce composant peut être cible de lien (filtre ou paramètre) : il se rafraîchit lorsque sa source de données ou son filtre sont modifiés.
Ce composant peut être source de lien : il a alors la capacité de rafraîchir ses composants cibles lorsque l’utilisateur clique sur une série.
Il est aussi capable de déclencher un lien hypertexte lors de la sélection d’un élément.

Utilisation #

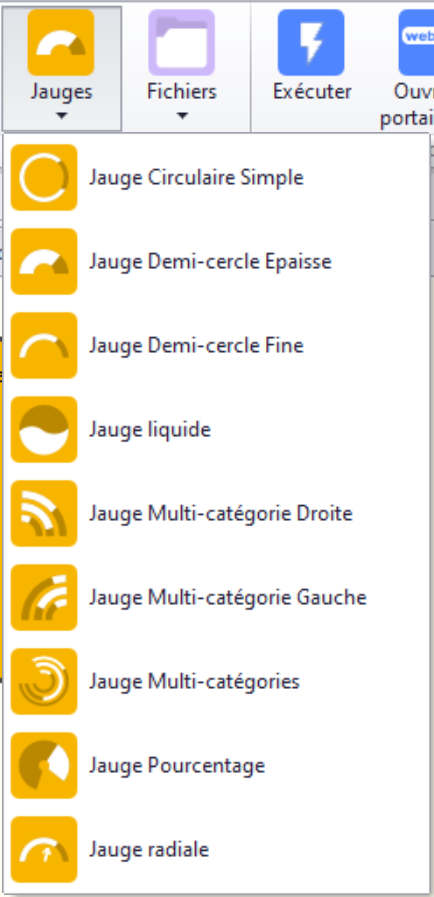

Cet addin est un composant amChart4. Il est fourni avec plusieurs pré-configurations.

Propriétés simples #

Note : l’icône varie en fonction du composant jauge sélectionné.

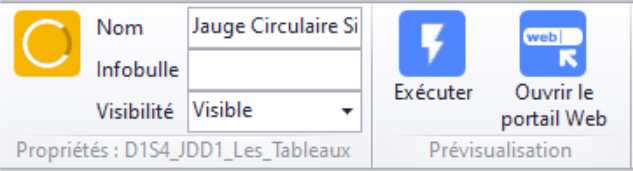

Nom / Infobulle / Visibilité / Rafraîchissement auto #

Pour plus d'informations voir Propriétés simples

Edition Web : [nom du composant] #

Propriétés #

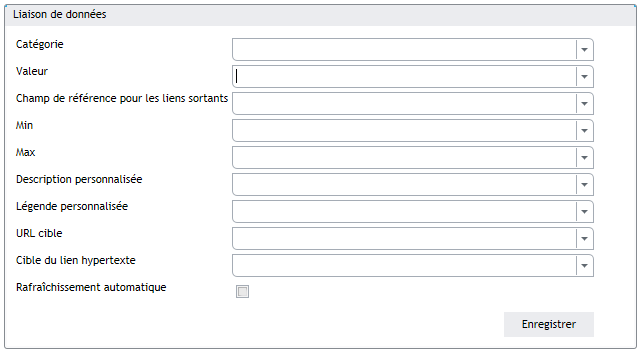

Liaison de données #

Il s’agit de tous les éléments permettant de lier le fonctionnement de la jauge à la source de données :

Catégorie #

Champ de la datasource contenant le nom de la série : obligatoire.

Valeur #

Champ de la datasource contenant la valeur à afficher : obligatoire.

Champ de référence pour les liens sortants #

Identifie le champ qui se passé aux les liens sortants.

Min #

Champ de la datasource contenant le minimum.

Max #

Champ de la datasource contenant le maximum.

Description personnalisée #

Champ de la datasource contenant la description personnalisée affichée au survol. Si cette zone n'est pas renseignée, c'est la catégorie et/ou la valeur qui sont affichées au survol de la série.

URL cible #

Champ de la datasource contenant le lien à déclencher lors du clic sur la série.

Cible du lien hypertexte #

Champ de la datasource contenant la cible du lien : _self (défaut), _blank, _top, _parent ou id d'une iframe.

Rafraîchissement automatique #

Indique si un clic sur une série doit rafraîchir les composants cibles.

Note : si la jauge utilisée est capable d’afficher une seule valeur, c’est la première ligne de la source de données qui sera utilisée.

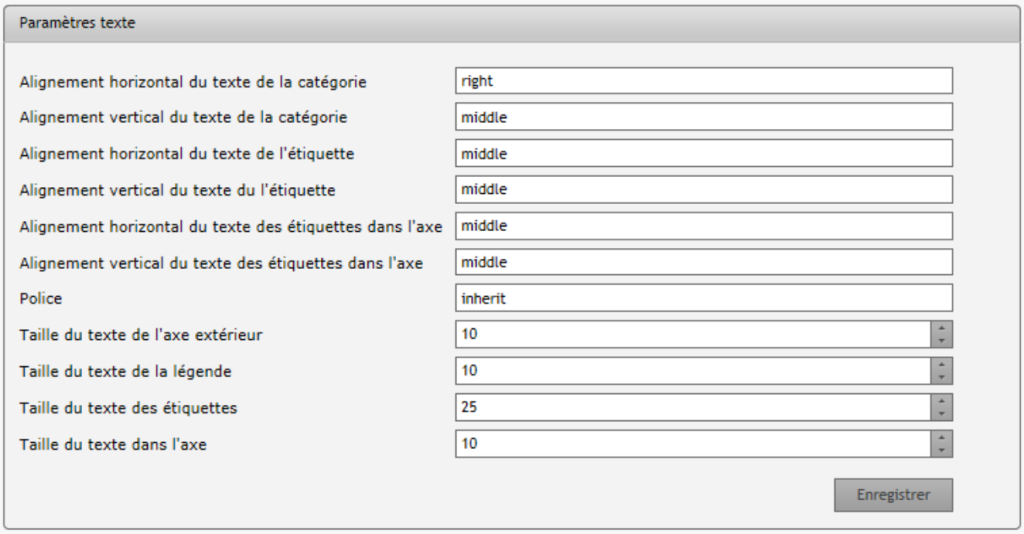

Paramètres texte #

Il s’agit de tous les éléments permettant de configurer le texte de la jauge circulaire:

Note : tous les paramètres ne sont pas forcément définies pour tous les type de jauges

Alignement horizontal du texte de la catégorie #

Alignement du texte par rapport à sa colonne sur l'axes horizontal : none, right (défaut), middle, left.

Alignement vertical du texte de la catégorie #

Alignement du texte par rapport à sa colonne sur l'axes vertical : none, top, middle (défaut), bottom.

Alignement horizontal du texte de l’étiquette #

Définit la position de l’étiquette sur l'axe horizontal : none, right, middle (défaut), left. Fonctionne seulement pour la jauge avec une seule valeur.

Alignement vertical du texte du l’étiquette #

Définit la position du l’étiquette sur l'axe vertical : none, top, middle (défaut), bottom. Fonctionne seulement pour la jauge avec une seule valeur.

Alignement horizontal du texte des étiquettes dans l’axe #

Définit la position du l’étiquette de chaque attribut sur l'axe horizontal : none, top, middle (défaut), bottom.

Alignement vertical du texte des étiquettes dans l’axe #

Définit la position du l’étiquette de chaque attribut sur l'axe vertical : none, top, middle (défaut), bottom.

Police #

Taille du texte sur l'axe des valeur : 10 (défaut).

Taille du texte de l’axe extérieur #

Taille du texte de l'axe extérieur : 10 (défaut).

Taille du texte de la légende #

Taille du texte de la légende : 10 (défaut).

Taille du texte des étiquettes #

Taille de l’étiquette de la figure (fonctionne seulement pour la jauge avec une seule valeur) : 25 (défaut).

Taille du texte dans l’axe #

Inherit : 10 (défaut).

Apparence du composant #

Il s’agit de tous les éléments permettant de configurer l’apparence de la jauge :

Couleur principale #

Définit la couleur du gradient de couleurs des axes.

Couleur du texte de l’axe extérieur #

Couleur du texte sur l'axe des valeurs.

Couleur de la grille verticale #

Couleur de la grille verticale.

Couleur des étiquettes #

Couleur des étiquettes de la figure (fonctionne seulement pour la jauge avec une seule valeur).

Couleur des étiquettes dans l’axe #

Couleur de l’étiquette de chaque attribut.

Couleur de la grille horizontale #

Couleur de la grille horizontale.

Couleur de la sélection de la catégorie #

Couleur de la sélection de la catégorie.

Couleur du contour de la série #

Couleur de contour des maximum.

Rayon intérieur #

Rayon intérieur du composant : 20 (défaut).

Padding haut #

Marge entre la jauge et le bord haut (en pixels) : 0 (défaut).

Padding bas #

Marge entre la jauge et le bord bas (en pixels) : 0 (défaut).

Padding droite #

Marge entre la jauge et le bord droit (en pixels) : 0 (défaut).

Padding gauche #

Marge entre la jauge et le bord gauche (en pixels) : 0 (défaut).

Opacité de la grille horizontale (%) #

Opacité de la grille horizontale (%) : 0 (défaut).

Arrondi #

Permet d'arrondir les terminaisons des axes, s'exprime en en rayon d'arrondi des axes : 0 (défaut).

Opacité du couleur de la sélection (%) #

Opacité de la couleur de la sélection (%) : 30 (défaut).

Opacité de la couleur en arriére plan de l’axe (%) #

Opacité de la couleur en arrière plan (%) : 100 (défaut).

Largeur du contour intérieur #

Largeur de contour des maximums : 0 (défaut).

Largeur du contour extérieur #

Largeur du contour des axes : 0 (défaut).

Opacité de la grille verticale (%) #

Opacité de la grille qui suit le rayon du cercle (%) : 100 (défaut).

Ecart des valeurs #

Séparation entre les valeurs de l'axe des valeurs : 500 (défaut).

Note : si une couleur n’est pas spécifiée, c’est la couleur définie dans le thème qui sera utilisée

Le fichier du thème qui contient les définitions de couleurs est : \web\resource\themes\NOM_DU_THEME\BiBOARD\SvgGaugeColor.xml

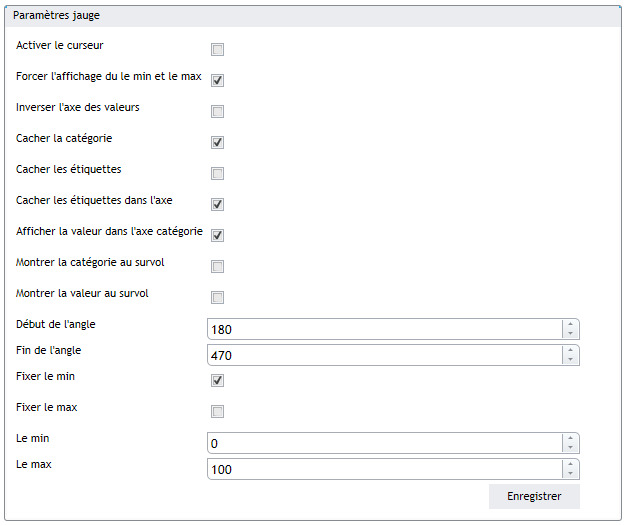

Paramètres jauge #

Activer le curseur de sélection #

Active le curseur

Force l’affichage du min et du max du tableau #

Force la jauge à utiliser le min et le max du tableau : coché (défaut).

Inverser l’axe des valeurs #

Inverser l'axe des valeurs.

Cacher la catégorie #

Cache la catégorie : coché (défaut).

Cacher les étiquettes #

Cache les étiquettes.

Cacher les étiquettes dans l’axe #

Cache les étiquettes dans l'axe : coché (défaut).

Afficher la valeur dans l’axe catégorie #

 Ajoute la valeur a la catégorie : coché (défaut).

Montrer la catégorie au survol #

Montrer la catégorie au survol.

Montrer la valeur au survol #

Montrer la valeur au survol.

Début de l’angle #

Début de l'angle : 0 (défaut).

Angle de fin de la jauge #

Angle de fin de la jauge : 350 (défaut).

Fixer le min #

Utilise le min définit par l'utilisateur : coché (défaut).

Fixer le max #

Utilise le max définit par l'utilisateur.

Le min #

Le minimum : 0 (défaut).

Le max #

La maximum : 100 (défaut).

Propriétés communes #

Positionnement #

Suivre le lien : Positionnement

Apparence #

Suivre le lien : Apparence

Comportement #

Suivre le lien : Comportement

Modèle de tableau #

Suivre le lien : Modèle de tableau

Datasource #

Source de données #

Suivre  le lien : Source de données
